Alarm Detection Server

Συσκευή ανίχνευσης και καταγραφής συμβάντων συναγερμών

Alarm Detection Server


Η συσκευή είναι ένας Server που ανιχνεύει κλήση ή SMS και μας ειδοποιεί ποιος συναγερμός έχει δώσει αλάρμ.
  • Καταχωρούμε όλα τα τηλέφωνα από τους συναγερμούς που θέλουμε να επιτηρούμε, τα στοιχεία των κτηρίων, τις γεωγραφικές τους θέσεις.
  • Όποιος συναγερμός σε αλάρμ κάνει κλήση στον Server ή στείλει SMS, αμέσως στην συσκευή θα γίνει καταγραφή συμβάντος, θα εμφανίσει τα στοιχεία του κτηρίου και θα μας ειδοποιήσει ηχητικά.
  • Όλη η επιτήρηση και τα συμβάντα μπορούν να γίνει και μέσω διαδικτύου με τον υπολογιστή μας.
  • Δεν υπάρχει περιορισμός στα κτήρια που επιτηρούμε, καθώς μπορεί να καταγράψει συμβάντα εκτός από κλήση-sms και μέσω διαδικτύου.

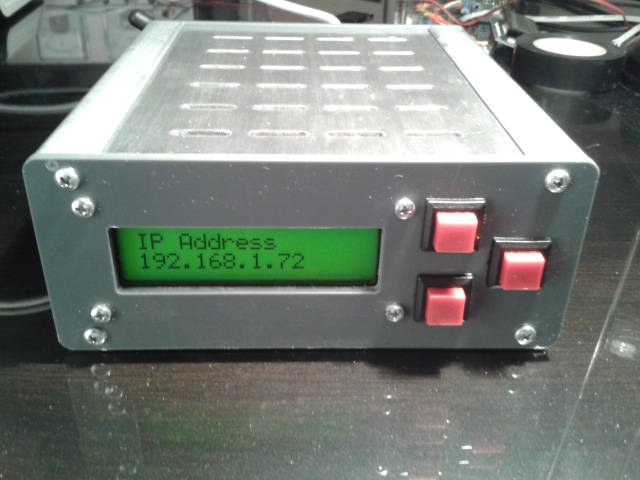

pagerΕικόνα.1 (AlarmDetectServer)



Εγκατάσταση

Τοποθέτηση κάρτας SIM

Αφού αφαιρέσετε τον κωδικό PIN της κάρτας SIM, (χρησιμοποιώντας ένα κινητό τηλέφωνο) και τοποθετείστε τη στον server όπως φαίνεται στο Εικόνα 2.

Η κάρτα μπαίνει από σχισμή στην πίσω μεριά του Server. Σπρώξτε τη μέχρι να ακούσετε ένα κλικ. Για να την αφαιρέσετε, πιέστε λίγο προς τα μέσα με ένα νόμισμα Θα ακουστεί ένα κλικ και η κάρτα θα πεταχτεί έξω.



pagerΕικόνα.2 (Τοποθέτηση SIM)

Συνδέσεις

Τοποθετούμε την κεραία GSM στη πίσω μεριά του Server

Συνδέουμε το καλώδιο ethernet, Server με το ρούτερ

Ο Server για να λειτουργήσει έχει τροφοδοτικό 12V / 1Α. Η κατανάλωση είναι 6 Watt.



pagerΕικόνα.3 (Συνδέσεις)



Χειρισμός συσκευής



Εκκίνηση

Τροφοδοτούμε τον Server με ρεύμα και περιμένουμε (2 με 3 λεπτά) να εμφανιστεί στην οθόνη της συσκευής πρώτα η Ip Address και μετά από μερικά δευτερόλεπτα να δείχνει την ώρα.

Την διεύθυνση Ip Address μας την δείνει ο ρούτερ και την χρειαζόμαστε για να συνδεθεί ο υπολογιστής μας με τον Server.

Ο Server ενημερώνει την ώρα κατά την εκκίνηση μέσω internet (ώρα ελλάδας). Αν η ώρα δεν είναι σωστή τότε o Server δεν μπορεί να συνδεθεί στο διαδίκτυο.



Χειρισμός με πλήκτρα

  • Η συσκευή διαθέτει τρία πλήκτρα
  • UP το πάνω πλήκτρο
  • DOWN το κάτω πλήκτρο
  • STOP πλήκτρο δεξία στη μέση από τα άλλα δύο.


Η συσκευή έχει δύο καταστάσεις λειτουργίας.

Κατάσταση ηρεμίας (No Alarm):
Στην κατάσταση ηρεμίας με τα πλήκτρα UP / DOWN βλέπουμε τις πληροφορίες:
  • Ώρα
  • Θερμοκρασία της CPU
  • Ip Address
  • Τάση της CPU
Με το πλήκτρο STOP εμφανίζεται η ώρα

Κατάσταση συναγερμού (Alarm):
Στην κατάσταση συναγερμού με τα πλήκτρα UP / DOWN βλέπουμε πάντα το τελευταίο συμβάν:
  • Ώρα συμβάντος
  • Κωδικός Κτηρίου
Με το πλήκτρο STOP απενεργοποιούμε το τελευταίο συμβάν αλάρμ της συσκευής.

Αν έχουμε πολλαπλά συμβάντα τότε σε κάθε απενεργοποίηση συμβάντος με το πλήκτρο STOP θα έχουμε κατάσταση συναγερμού με το προηγούμενο συμβάν.
Αν ένας συναγερμός έχει δώσει πολλαπλά συμβάντα τότε με ένα πάτημα του πλήκτρου STOP θα απενεργοποιηθούν όλα αυτά τα συμβάντα.



Ενδείξεις λειτουργίας


Υπάρχει ένα LED πίσω στην συσκευή δίπλα στην κεραία LED ACTIVITY .

  • Το ACTIVITY είναι η ένδειξη του GSM module και δείχνει:
    • Σβησμένο ⇨ το module είναι κλειστό
    • Μια λάμψη κάθε δευτερόλεπτο ⇨ δεν βρίσκει το δίκτυο
    • Μια λάμψη κάθε 3 δευτερόλεπτα ⇨ έχει συνδεθεί στο δίκτυο

  • Το μήνυμα SYSTEM-RESTART στην οθόνη του Server εμφανίζεται όταν:
    • Το GSM module είναι κλειστό τότε ο επεξεργαστής θα κάνει άμεσα επανεκκίνηση του συστήματος
    • Όταν το GSM module δεν είναι συνδεμένο για διάστημα μερικών λεπτών στο δίκτυο κινητής τηλεφωνίας.

  • Το μήνυμα RING ή SMS μαζί με τον αριθμό τηλεφώνου εμφανίζεται στην οθόνη του Server όταν:
    • Δεχθεί κλήση από συναγερμό
    • Δεχθεί μήνυμα από συναγερμό..




Προγραμματισμός


Για να συνδεθεί ο υπολογιστής με τον SERVER, βάζουμε σε browser του υπολογιστή την Ip Address του Server.

Ο υπολογιστής πρέπει να είναι συνδεμένος στο ίδιο τοπικό δίκτυο με τον Server.



Είσοδος στο πρόγραμμα

  • Για την είσοδο στο πρόγραμμα θα ζητηθεί όνομα χρήστη και κωδικός χρήστη.
    Όνομα χρήστη: admin και Κωδικός χρήστη: 123



Νέο κτήριο

  • Σε αυτήν την καρτέλα θα συμπληρώσουμε τα στοιχεία του νέου κτηρίου και του συναγερμού.
    Συμπληρώνουμε:
    • Κωδικός κτηρίου επειδή εμφανίζετε και στο αλάρμ της συσκευής, μπορεί να έχει τοπικό προσδιορισμό, και μέγεθος μέχρι 16 χαρακτήρες.
    • Πόλη βάζουμε Πτολεμαιδα για να έχουμε το στίγμα στον χάρτη κοντά στο ορυχείο.
    • Αριθμός τηλεφώνου συσκευής.
    • Model Μοντέλο συσκευής
    • Serial Nunberτης συσκευής.
    • Σχόλια
    Επιλέγουμε ενεργή συσκευή και κάνουμε αποθήκευση. Πάμε στα Στοιχεία κτηρίου για να διορθώσουμε και συσμπληρώσουμε στοιχεία.
Ο κωδικός κτηρίου και ο αριθμός τηλεφώνου πρέπει να συμπληρωθούν υποχρεωτικά.



Στοιχεία κτηρίου

  • Στην καρτέλα Στοιχεία κτηρίου μπορούμε να κάνουμε αλλαγές στα πεδία, ενεργοποίηση/απενεργοποίηση της συσκευής, διαγραφή ενός κτηρίου.
    • Συμπληρώνουμε την Οδό, εμφανίζεται στην τηλεπαρακολούθηση όταν αφήσουμε τον κέρσορα πάνω στο στίγμα, μπορεί να έχει τοπικό προσδιορισμό.
    • Θα διαγράψουμε την Πόλη Πτολεμαιδα.
    • Θα ανοίξουμε τον Χάρτη, θα κάνουμε πάνω στο στίγμα αριστερό κλικ συνεχώς και θα το μετακινήσουμε στη θέση που είναι το κτήριο.
      Αν επιλέξουμε Reset στον χάρτη και κάνουμε αποθήκευση το στίγμα, αυτό θα μετακινηθεί στην πόλη που υπάρχει στο πεδίο Πόλη.
Για να γίνει διαγραφή ενός κτηρίου θα πρέπει ο ενεργός κωδικός να είναι απενεργοποιημένος.




Χειρισμός με υπολογιστή


Alarm Detection

  • Όταν επιλέξουμε αυτήν την λειτουργία θα ανοίξει ένα νέο παράθυρο που θε ελέγχει συνεχώς την συσκευή για συμβάντα.
    Την πρώτη φορά θα εμφανιστεί μήνυμα "αποκλείστηκε αναδυόμενο παράθυρο". Θα πρέπει να γίνει επιλογή να επιτρέπονται πάντα τα αναδυόμενα παράθυρα από αυτή την διεύθυνση.
    Σε συμβάν εμφανίζεται τα στοιχεία του κτηρίου η ώρα καταγραφής. Αν έχουμε ενεργοποιήσει τον ήχο θα ακούμε το αλάρμ.
    Μπορούμε από αυτό το παράθυρο να διαγράψουμε το αλάρμ ή να επιλέξουμε να δούμε το συμβάν στον χάρτη.
Αν για κάποιο λόγο σταματήσει η επικοινωνία υπολογιστή - Server το παράθυρο θα σταματήσει να ενημερώνεται. Θα πρέπει να κάνουμε ανανέωση του παραθύρου με το πλήκτρο F5



Όλα τα κτήρια

  • Στην επιλογή όλα τα κτήρια εμφανίζονται όλες οι εγγραφές καθώς και το ποιες συσκευές είναι ενεργοποιημένες ή απενεργοποιημένες.
    Κάνοντας κλικ πάνω σε μία εγγραφή εμφανίζεται η καρτέλα με τα στοιχεία του κτηρίου.



Τηλεπαρακολούθηση

  • Στην Τηλεπαρακολούθηση βλέπουμε στο Google maps όλα τα κτήρια.
    • Στίγμα με πράσινο χρώμα σημαίνει ότι το κτήριο αυτήν την ημέρα δεν έχει δώσει αλάρμ.
    • Με κίτρινο χρώμα το κτίριο είναι σε συναγερμό, αλάρμ.
    • Με γαλάζιο χρώμα το κτήριο έχει δώσει αλάρμ αυτήν την ημέρα, και έχει απενεργοποιηθεί από τον χρήστη.
    • Με άσπρο χρώμα εμφανίζεται κάθε νέο κτήριο για μια ημέρα.
Για να δούμε την τελευταία κατάσταση των κτηρίων θα πρέπει να κάνουμε ανανέωση της σελίδας ή να πιέσουμε το πλήκτρο F5.



Συμβάντα

  • Όλα τα συμβάντα αλάρμ (κλήσεις ή SMS) που προέρχονται από τα κτήρια καταγράφονται.
    Σε κάθε συμβάν βλέπουμε την ημέρα και ώρα που έγινε το συμβάν, τον κωδικό κτηρίου, την οδό, αν η καταγραφή έγινε από κλήση ή μήνυμα, την πρώτη γραμμή του μηνύματος, και την ώρα που σταμάτησε το αλάρμ.
Για να δούμε γρήγορα το τελευταίο συμβάν κάνουμε κλικ στο Α/Α του πίνακα.
Για να δούμε ένα συμβάν στον χάρτη κάνουμε κλικ πάνω στο συμβάν.
Για να δούμε όλα το μήνυμα αφήνουμε τον κέρσορα πάνω στο πεδίο Συμβάν.
